材質為鋁合金的電纜橋架需要遵守很多標準規范要求，常用規格有很多例如50*50mm、100*50mm、100*100mm等，不同結構的鋁合金電纜橋架的價格也不相同。相關內容介紹如下：

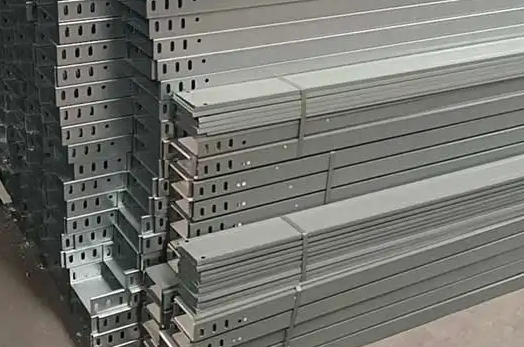

1、鋁合金橋架

梯式鋁合金電纜橋架是由兩根縱向側板和若干橫檔構成的梯形橋架，槽式鋁合金電纜橋架是由底板和側板焊接而成或者由整塊鋁合金板壓制成的槽形橋架。鋁合金電纜橋架的連接片和連接釘等受力附件應該與對應橋架的強度相匹配，支撐鋁合金電纜橋架的靠墻托臂，在承受額定載荷時的最大撓度與其長度的比例，不應該大于1/100。

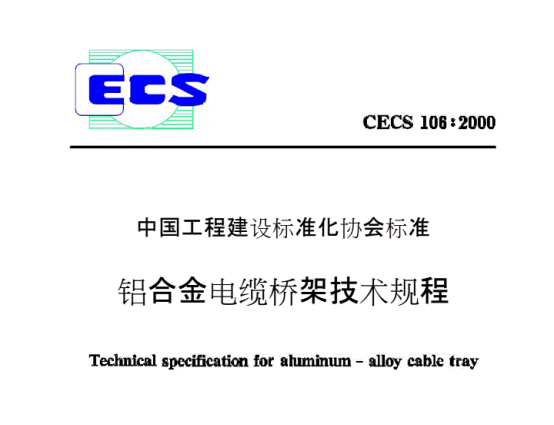

2、國家標準

鋁合金電纜橋架2000國家標準的主編單位為中國工程建設標準協會(huì )電氣工程委員會(huì )電纜分委員會(huì )，執行日期為2000年10月1日，鋁合金電纜橋架2019國家標準的主編單位為中國電器工業協會(huì )，從2020年5月1日開始執行。鋁合金電纜橋架2000國家標準適用于工業與民用建筑中鋁橋架的制作、試驗和檢測，以及工程設計與施工，按照2000國家橋架標準選用的鋁橋架，應經過國家專業質量檢測結構的檢測和認證。

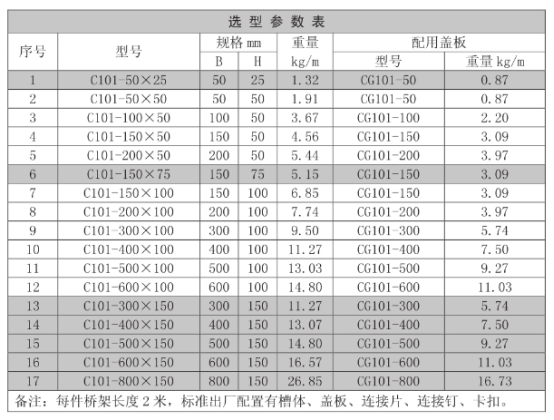

3、橋架規格

鋁合金電纜橋架在承受額定安全載荷時，相對撓度不應該大于1/150，鋁合金電纜橋架支吊架應該能負擔橋架相應規格、層數在支撐跨距內的總體重量。鋁合金電纜橋架的型號內容包括部件名稱、結構類型、表面防護層類型和規格參數，鋁合金電纜橋架的附件及支吊架在滿足安全載荷的情況下，其規格尺寸應與直通、彎通相匹配。

4、橋架厚度

鋁合金電纜橋架2019國家標準規定橋架寬度大于800mm時，側板厚度為3.0mm，底板、蓋板和連接板的厚度應為1.5mm。厚度尺寸偏差應該符合GB/T 3880.3-2012中的相關規范。鋁合金電纜橋架2013行業標準規定橋架寬度大于300mm小于等于500mm時，橋架板材厚度應為2.0mm，橋架連接片的厚度應該至少為2.0mm，橋架蓋板的最小厚度可以為1.5mm。

5、橋架價格

同一規格不同材質的電纜橋架，鍍鋅電纜橋架比鋁合金電纜橋架的價格要高，玻璃鋼電纜橋架比鋁合金電纜橋架的價格要便宜。同一材質不同結構的鋁合金電纜橋架，槽式電纜橋架價格要比梯級式電纜橋架貴，托盤式電纜橋架要比槽式電纜橋架價格貴。

以上為北京京運偉業小編整理的鋁合金電纜橋架標準要求及常用規格厚度和價格的內容，如果您對相關知識還有疑問，可以撥打咨詢熱線。
