時間:2022-06-10 19:20:32 來源:橋架標準
電纜橋架在建筑物地面水平安裝時需要先安裝支架,根據標準要求橋架不能直接接觸地面,這樣容易造成漏電事故或者震動損傷。常用橋架規格有100*50mm、100*100mm、200*50mm等,橋架常用寬度有100mm、200mm、300mm、400mm等,常用高度有50mm、100mm、150mm等。下面為相關內容描述,供您參考。

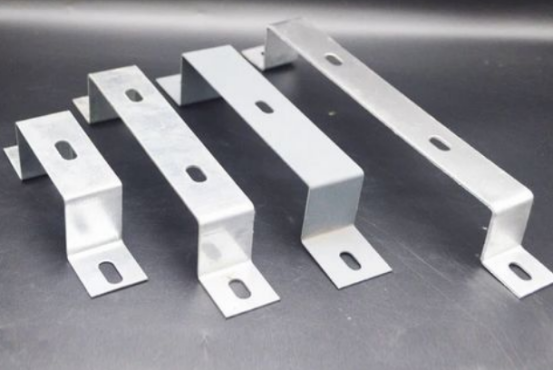

1、橋架支架
電纜橋架內電線垂直鋪設時,在電纜線每間隔1.5米處都應該進行固定在橋架的支架上。水平敷設時,在電纜線的首尾、轉彎及每間隔3~5米都應該進行固定。電纜橋架支架和托臂的可以敷設在工藝管道架上、樓板下、墻壁上、電纜溝內,電纜橋架支架和托臂的安裝形式包括懸吊式、直立式、側壁式等。
2、橋架標準

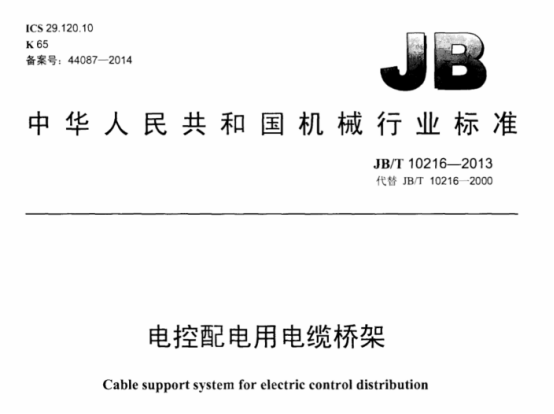

電纜橋架?chē)覙藴?/span>有《JB/T 10216-2000電控配電用電纜橋架》標準(簡稱2000國家標準)和《JB/T 10216-2013電控配電用電纜橋架》(簡稱2013國家標準)。2000國家標準包括橋架結構強度與穩定性的計算方法、均布荷載和導電性實驗。2013國家標準包括出廠檢驗樣本數量和判定數組和型式檢驗不合格分類。

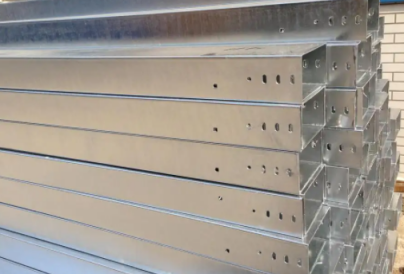

3、橋架規格
同一規格不同結構的電纜橋架,槽式電纜橋架價格要比梯級式電纜橋架貴,托盤式電纜橋架要比槽式電纜橋架價格貴。電纜橋架內外應光滑平整,無棱刺,不應有扭曲、翹邊等變形現象,使用的絕緣導線,其規格型號必須符合設計要求,并帶合格證。
4、橋架寬度
電纜橋架的常用寬度有50mm、100mm、150mm、200mm、300mm、400mm、500mm、600mm、800mm、1000mm等。其中200mm、300mm、400mm寬度最為常見??蛻?hù)根據承載力的需要選擇用哪種材質。一般電纜橋架寬度400mm以下選用扁鋼外支架,電纜橋架寬度400mm以上選用角鋼外支架。
5、橋架高度
電纜橋架編寫墻面水平托臂提料清單時應填寫:名稱+型號+托臂長度+托臂高度。如:“托臂(五)JY-TB105,L=200,H=50”,(表示托臂長度200mm,托臂離墻距離為50mm。電纜橋架吊架編寫提料清單時應填寫:名稱+高度H+橫擔長度L,例如:吊框,DK-101-50*25 表示適用于50*25的橋架用吊框(不含通絲)。
6、橋架托臂
電纜橋架托臂可以直接安裝在墻面上,也可以先在樓板上安裝懸吊支架,電纜橋架托臂再安裝在該懸吊支架上。
以上為北京京運偉業小編整理的電纜橋架支架標準要求及橋架常用規格、寬度和高度的相關內容,如果您對相關知識還有疑問,可以撥打咨詢熱線。
